Resistencia al cizallamiento de dos sistemas adhesivos autocondicionantes en dientes decíduos - Estudio in vitro

INTRODUCCIÓN

Uno de los grandes desafíos de la Odontología a sido promover una fuerte y duradera unión entre el substrato dentinário y las resinas compuestas (1). Desde un punto de vista general, la adhesión es un proceso de unión superficial, determinado por la atracción intermolecular específica entre el adhesivo (material) y el adherente (substrato), a través de reacciones químicas y/o físicas (2).

Los adhesivos dentinários evolucionaron en los últimos años en relación a su composición química, propiedades y técnica de aplicación. Actualmente, existen en el mercado odontológico sistemas adhesivos auto condicionantes, que combinan el ácido, el "primer" y el "bond" en uno o en dos frascos, disminuyendo las etapas de aplicación clínica.

La evolución también puede ser observada en otros materiales odontológicos, como por ejemplo, las resinas compuestas y los compómeros. Siendo estos últimos bastante utilizados en odontopediatria para la restauración de dientes deciduos (3, 4). Actualmente con todas las investigaciones referentes al caso, es poco frecuente los estudios que evalúan la adhesión a la dentina decidua (5, 6, 7, 8, 9, 10, 11, 12, 13, 14) comparándola con la de los dientes permanentes.

Las resinas compuestas y los compómeros, como también otros materiales estéticos restauradores son lanzados en el mercado odontológico con la misma indicación de uso para dientes deciduos como para los permanentes (15). Todavía, desde el punto de vista del proceso adhesivo, alteraciones en el substrato, como por ejemplo la contaminación de la dentina (11), pueden determinar disminución en la resistencia de adhesión del material restaurador, aumentar el grado de filtración marginal y consecuentemente, comprometer la longevidad de la restauración.

La resistencia adhesiva al cizallamiento de una resina compuesta híbrida a la dentina decidua fue comparada al utilizar diferentes tipos de ácido, encontrándose diferentes valores de adhesión (Grupo 1, promedio de 8.73 MPa y en el Grupo 2, de 7.46 MPa) entre los grupos, pero sin diferencias entre los diferentes tratamientos realizados sobre la superficie dentinária previamente a la aplicación del sistema adhesivo (16).

Otros autores (6), estudiando la fuerza de adhesión in vitro de tres sistemas adhesivos a la dentina decidua: Permaquick®, ScothBond Plus® e Prime & Bond 2.1®, no observaron diferencias estadísticamente significantes entre los grupos analizados, encontrado un promedio de adhesión que varió de 4.77 a 6.86 MPa. Al verificar las fallas existentes en la interfase diente-material restaurador, reportaron que las mismas fueron, la mayoría da las veces, del tipo adhesiva.

En relación al proceso de adhesión, se establece que es un fenómeno complejo, que sufre la influencia directa de las propiedades físico-químicas del adhesivo y del adherente. Siendo la dentina de dientes deciduos y la dentina de dientes permanentes substratos morfológica y químicamente diferentes, el proceso adhesivo debería ser diferente para los dos tipos dentales: el acondicionamiento ácido a la dentina de dientes deciduos aún se encuentra sin protocolo establecido, actualmente se sabe que ese substrato se presenta mas reactivo a los ácidos de que la dentina de dientes permanentes; un mayor tiempo de exposición de ese substrato al acondicionamento ácido, mas bajos serán los valores de resistencia a la unión; esos dientes presentan aun una capa híbrida mas gruesa de que la de los permanentes y, cuanto menor es el espesor de la capa híbrida, mejores serán los resultados del proceso adhesivo (2).

Analizando comparativamente la resistencia al cizallamiento de sistemas adhesivos de quinta y sexta generación: Single Bond® y Adper Prompt L Pop®, respectivamente, otros autores (13) verificaron que estos materiales presentaron comportamientos semejantes, no existiendo diferencias estadísticamente significantes entre los grupos.

Por lo tanto, con base en la literatura analizada, esta investigación tubo como objetivo evaluar in vitro la resistencia al cizallamiento de dos materiales restauradores diferentes, variándose el sistema adhesivo en la dentina decidua.

MATERIALES Y MÉTODOS

Antes de la realización del experimento, el protocolo de investigación fue analizado e aprobado por el Comité de Ética en Investigación de la Universidad Estatal de Paraiba (UEPB).

La muestra fue formada por 36 dientes caninos superiores deciduos íntegros, erupcionados o extraídos por motivos ortodóncicos, que recibieron los pasos para su desinfección y esterilización en autoclave durante 15 minutos a 121^oC (17). Los materiales utilizados fueron los adhesivos Adhese® y Clearfil SE Bond®; la resina compuesta Filtek Z-250®, y el compómero Dyract® los cuales fueron distribuidos en los grupos experimentales como muestra el Cuadro 1.

Todos los dientes fueron incluidos en resina acrílica autopolimerizáble y tuvieron sus superficies desgastadas con lijas de agua de granulación decreciente (120, 400 e 600) hasta la completa exposición de la dentina deseada (5). Las superficies dentinárias fueron lavadas con agua por 10 segundos y secadas con papel absorbente y, sobre estas, fue adaptado un círculo de papel adhesivo que presentaba una perforación central de 2mm de diámetro, que delimitó la área de adhesión en la cual fue aplicado el sistema adhesivo (15). Con una pieza plástica también de 2mm de diámetro (7) adaptada sobre esa área, fue confeccionado el cilindro de material restaurador. Los procedimientos de aplicación del sistema adhesivo y del material restaurador fueron respetados exactamente como indican los manuales de los respectivos fabricantes.

Finalizadas las restauraciones los especimenes preparados fueron divididos aleatoriamente en 4 grupos, de acuerdo con el sistema adhesivo empleado y el material restaurador utilizado (Cuadro 1), permaneciendo en agua por 72 horas (15) hasta su utilización.

Posteriormente, los especimenes fueron fijados en un dispositivo metálico que los mantuvieron estáticos, y fueron posicionados en la máquina de ensayo universal EMIC DL-10000 (EMIC Equip. Sist. Ensaio LTDA), para la realización de la prueba de cizallamiento, usándose una carga de 10Kgf, a una velocidad constante de 1mm/min. (18). La fuerza ejercida sobre los especimenes ocurrió paulatinamente hasta la fractura de la muestra, obteniéndose así, el valor máximo de carga en MPa soportada por la interfase diente/material restaurador. Los resultados fueron analizados con el test no paramétrico de Kruskal-Wallis (p> 0.05).

Después de concluir la prueba de cizallamiento, todas las muestras fueron analizadas con un estereomicroscópio Stemi 2000-C (Carl Zeiss, Gottingen, Germany) para verificar el tipo de ruptura de la interfase diente/restauración. Esta evaluación permitió clasificar las fracturas en adhesivas y cohesivas (material o dentina).

RESULTADOS

La Tabla 1 muestra los valores promedios de la adhesión para cada sistema adhesivo sometido a la prueba de cizallamiento. Se observa que el G1 presentó el mas bajo promedio (3.77), mientras que el G4 el mas alto (7.90).

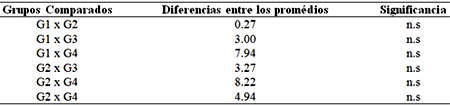

Las comparaciones, dos a dos, entre las fuerzas de adhesión expresos en MPa, obtenidas por el test de Kruskal-Wallis, no mostraron valores estadísticamente significantes (p>0.05), como es mostrado en la Tabla 2.

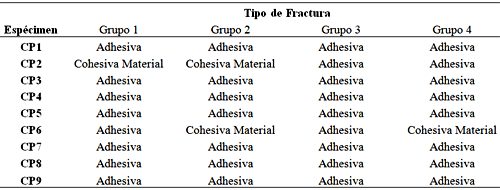

En relación a los tipos de fracturas en la interfase diente/restauración, el análisis en estereomicroscópio mostró que fracturas del tipo adhesiva fueron las mas frecuentes (88.9%, n=32), conforme puede ser visto en la Tabla 3.

DISCUSIÓN

Diferentes autores estudiaron la fuerza de adhesión a la dentina decidua (7, 8, 9, 11, 13, 14, 15, 18, 19) encontrando valores que variaron de 4.72 MPa (6) a 16.7 MPa (10), dependiendo de la metodología empleada y factores relativos al diente y material utilizado (5).

La dentina es compuesta por una serie de túbulos que se extienden y se ramifican de la cámara pulpar hasta la unión amelodentinária. Estos túbulos varían en diámetro y en número, dependiendo de la profundidad dentinária. Así, la porosidad y la humedad varían en las diferentes regiones de la dentina, lo que dificulta la obtención de una adhesión homogénea en las diferentes zonas de ese substrato. Además de las variaciones mencionadas en la dentina, aun pueden ser citados: la formación del barro dentinário, durante los procedimientos de corte y instrumentación del substrato, como factor que complica el proceso de adhesión (10).

Las características dentinárias arriba citadas son comunes en dientes deciduos y en permanentes. Así, los dientes deciduos presentan importantes diferencias en relación a los permanentes (10), lo que puede influenciar en el comportamiento de la fuerza de adhesión entre ambos.

Dentro de esas diferencias, puede ser citado el patrón de mineralización de los dientes deciduos y permanentes. Araújo, Moraes e Fossati(20) (1995), defienden que la velocidad y la cuantidad de mineralización del diente deciduo es de cerca de 1/5 menos que la del diente permanente. En promedio, la formación y mineralización de un diente deciduo dura mínimo seis meses, y máximo 14 meses, mientras que el promedio para un diente permanente es de tres a cuatro años. También se pueden mencionar diferencias en las concentraciones de calcio y de fósforo, siendo las concentraciones de eses elementos mas bajas en el substrato deciduo que en el substrato permanente (10). Además, la dentina de dientes deciduos es un tejido dinámico que sufre alteraciones en función de la edad y de estímulos externos. Como ese tejido es un substrato diferente de la dentina de dientes permanentes, el proceso adhesivo debe sufrir adaptaciones para que la funcionalidad y durabilidad de las restauraciones sean mejoradas (1, 2). Por eso, el estudio de la adhesión sobre el substrato deciduo necesita de atención individual, ya que este tiene un comportamiento distinto de aquel encontrado en el substrato permanente.

En este estudio, fueron seleccionados materiales de uso frecuente en los procedimientos restauradores de dientes deciduos, una resina compuesta (Filtek Z-250®) y un compómero (Dyract®). Los sistemas adhesivos autocondicionantes escogidos fueron el Adhese® y el Clearfil SE Bond®, debido a que los fabricantes manifiestan la reducción en las etapas clínicas, condición esta de considerable importancia para el tratamiento a pacientes infantiles.

La metodología utilizada en este estudio está de acuerdo con la literatura consultada (1, 6, 7, 8, 9, 10, 11, 13, 14, 15, 16, 18, 19). Cuando se trabaja con dientes extraídos, es importante que los mismos sean esterilizados en autoclave, no sufriendo ninguna alteración en su permeabilidad ni influencia en la resistencia de unión al cizallamiento (17).

Al analizar los valores de adhesión mostrados en la Tabla 1, podemos apreciar que los promedios mas altos fueron obtenidos con el uso del adhesivo Clearfil SE Bond® en ambos materiales restauradores estudiados, no existiendo diferencias entre ellos (Tabla 2).

En relación al tipo de fractura ocurrida en la interfase diente/material (Tabla 3), en todos los grupos predominó la fractura de tipo adhesiva, habiendo también la ocurrencia de fracturas del tipo cohesivas. Resultados semejantes fueron obtenidos en los estudios de Cavalcanti y Turbino(6) (1999), Puppin-Rontani(15) et al. (2004) y Courson(7) et al. (2005), en los cuales las fracturas adhesivas prevalecieron sobre las demás y las cohesivas correspondieron a una pequeña porcentaje del total.

El proceso de adhesión es bastante complejo y comprende las características físico-químicas tanto del sistema adhesivo usado, como del substrato dentinario (10). Por lo tanto, debido al lanzamiento continuo de nuevos sistemas adhesivos, es indispensable la realización más estudios, clínicos o no, que verifiquen la eficacia de estos materiales empleados en dientes deciduos.

CONCLUSIONES

Los resultados obtenidos y la metodología utilizada en este trabajo, nos permite concluir que:

1. El sistema adhesivo autocondicionante Clearfil SE Bond® presentó los mayores valores de resistencia adhesiva (Grupos 3 y 4) en comparación con el sistema Adhese® (Grupos 1 y 2) que presentó los menores, pero esta diferencia no fue estadísticamente significativa.
2. La resistencia adhesiva entre los grupos experimentales no fue influenciada por los materiales restauradores analizados.
3. La mayor frecuencia de fracturas encontradas fue del tipo adhesiva.

RECONOCIMIENTOS: Al Programa de Bolsas de Iniciación a la Investigación PIBIC/CNPq/UEPB, del Consejo Nacional de Desarrollo Científico y Tecnológico del Ministerio de Ciencia y Tecnología del gobierno brasileño.

REFERENCIAS BIBLIOGRÁFICAS

1. GIANNINI M, MARTINS LRM, PIMENTA LAF, DIAS CTS. Comparação da resistência de união entre adesivos dentinários convencionais e de frasco único. Rev ABO Nacional 2003; 11(1): 23-7.
2. TEIXEIRA ASC, RONTANI RMP. Eficácia da adesão em dentes decíduos: análise da literatura. RPG Rev Pos-Grad 2002; 9(1): 70-4.
3. HSE KM, WEI SH. Clinical evaluation of compomer in primary teeth: 1-year results. J Am Dent Assoc 1997; 128(8): 1088-96.
4. PASCON FM, KANTOVITZ KR, CALDO-TEIXEIRA AS, BORGES AF, SILVA TN, PUPPIN-RONTANI RM, GARCIA-GODOY F. Clinical evaluation of composite and compomer restorations in primary teeth: 24-month results. J Dent 2006; 34(6): 381-8.
5. BENGTSON AL, GUEDES-PINTO AC, TURBINO ML, BENGTSON CRG. Contribuição na padronização de dentina para os ensaios de adesividade de materiais resinosos. Pesq Bras Odontoped Clin Integ 2003; 3(2): 21-8.
6. CAVALCANTI AL, TURBINO ML. Resistência à tração de três sistemas adesivos à dentina decídua. Rev Paul Odontologia 1999; 21(6): 42-3.
7. COURSON F, BOUTER D, RUSE ND, DEGRANGE M. Bond strengths nine current dentine adhesive systems to primary and permanent teeth. J Oral Rehabil 2005; 32(4): 296-303.
8. GERMAN CECILIA C, GARCIA BALLESTA C, CORTES LILLO O, PEREZ LAJARIN L. Shear bond strength of a self-etching adhesive in primary and permanent dentition. Am J Dent 2005; 18(5): 331-4.
9. OZER L, OZALP N, OKTE Z, OZTAS D. Effects of saliva contamination on shear bond strength of compomer to dentin in primary teeth. Am J Dent. 2006; 19(1): 28-30.
10. PRABHAKAR AR, RAJ S, RAJU OS. Comparison of shear bond strength of composite, compomer and resin modified glass ionomer in primary and permanent teeth: An in vitro study. J Indian Soc Pedo Prev Dent 2003: 21(3): 86-94.
11. SALAMA FS. Influence of zinc-oxide eugenol, formocresol, and ferric sulfate on bond stength of dentin adhesives to primary teeth. J Contemp Dent Pract 2005; 6(3): 14-21.
12. SARDELLA TN, DE CASTRO FL, SANABE ME, HEBLING J. Shortening of primary dentin etching time and its implication on bond strength. J Dent. 2005; 33(5): 355-62.
13. STALIN A, VARMA BR, JAYANTHI. Comparative evaluation of tensile-bond strength, fracture mode and microleakage of fifth, and sixth generation adhesive systems in primary dentition. J Indian Soc Pedod Prev Dent 2005; 23(2): 83-8.
14. TORRES CP, CICCONE JC, RAMOS RP, CORONA SA, PALMA-DIBB RG, BORSATTO MC. Tensile bond strength of self-etching adhesive systems to primary dentin. Am J Dent 2005;18(6): 327-32.
15. PUPPIN-RONTANI RM, CALDO-TEIXEIRA AS, SINHORETI MAC, CORRER SOBRINHO L. Etching time evaluation on the shear bond strength of two adhesive systems in primary teeth. Cienc Odontol Bras 2004 7(3): 6-14.
16. BUCHALLA AS, MYAKI SI, OLIVEIRA JR WT, MATSON MR, CHELOTTI A. Estudo comparativo da resistência à força de cisalhamento da resina composta à dentina de dentes decíduos utilizando-se diferentes tipos de ácido. RPG 1998; 5(1): 21-5.
17. JACQUES P, HEBLING J. Influência da esterilização de dentes humanos em autoclave sobre a resistência de união resina/dentina. Pesq Bras Odontoped Clin Integr 2006; 6(1): 9-13.
18. BURROW MF, NOPNAKEEPONG U, PHRUKKANON S. A comparison of microtensile bond strengths of several dentin bonding systems to primary and permanent dentin. Dent Mater 2002; 18(3): 239-45.
19. BOJ JR, MARTÍN AM, ESPASA E, CORTÉS O. Bond strength and micro morphology of self etching primer versus a standard adhesive system with varying etching times in primary teeth. Eur J Paediatr Dent 2004; 5(4): 233-8.
20. ARAÚJO FB, MORAES FF, FOSSATI ACM. A estrutura da dentina do dente decíduo e sua importância clínica. Rev Bras Odontol 1995; 52(3): 37-43.
